邊撐刺軸是織造工藝要求織機必配的部件,無論有梭織機還是無梭織機都要配置。不過無梭織機要求更高。
一、無梭織機邊撐裝置的作用
在織物的織造過程中,由于經緯紗的張力作用,使織物的布幅收縮,以致織口處的布幅和筘幅產生差異,達不到預定的布有效寬度度,并造成經紗有較大的傾斜,增加邊經紗和筘片的摩擦,使邊經紗的斷頭增加,邊筘片變形、損壞。布幅的張力越大,對筘片的影響也越大,相應經紗的斷頭率也增加,安裝邊撐裝置,主要是操縱織口處布幅的收縮,達到預定的布有效寬度度,并減少邊經紗的斷頭和邊筘片的變形和損壞。
二、無梭織機邊撐裝置在織造工藝上應具備的條件

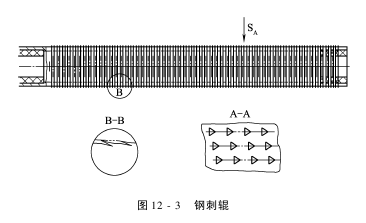

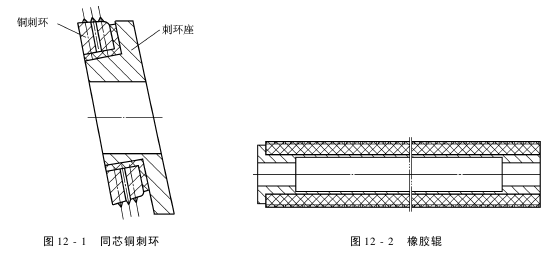

各種機型的無梭織機邊撐裝置應和相應的邊撐匣配套,邊撐匣應使織物和邊撐裝置圓型表面相接觸,其所形成的包覆弧面應能操縱布幅收縮,邊撐裝置上的銅刺環、橡膠輥、鋼刺輥等要求(同芯銅刺環如圖12-1所示,橡膠輥如圖12-2所示,鋼刺輥如圖12-3所示)運轉靈敏,刺尖銳利、無彎鉤、斷頭,露出高度應根據織物的厚度合理搭配,從低至高,在運轉中能牢固地握住織物,而又不損傷織物表面,且有效地緊握布邊,不讓其收縮,橡膠輥、鋼刺輥上的螺紋和刺尖應呈螺旋形,起到有效升幅作用,銅刺環上的刺路應呈圓形,其根據刺環座的角度變化來達到預定的升幅效果。
